Voici le résultat final d’un projet que j’ai fait en 2010/2011. L’idée de départ était de faire un cube en 8*8*8, mais pour m’entrainer, je suis d’abord parti sur un cube de 4*4*4 que j’ai ensuite étendu avec un étage supplémentaire (4*4*5).
La partie microcontroleur est à d’AVR ATMega 128, ou plus simplement, le microcontroleur présent sur les Arduino UNO.
Version 1 :

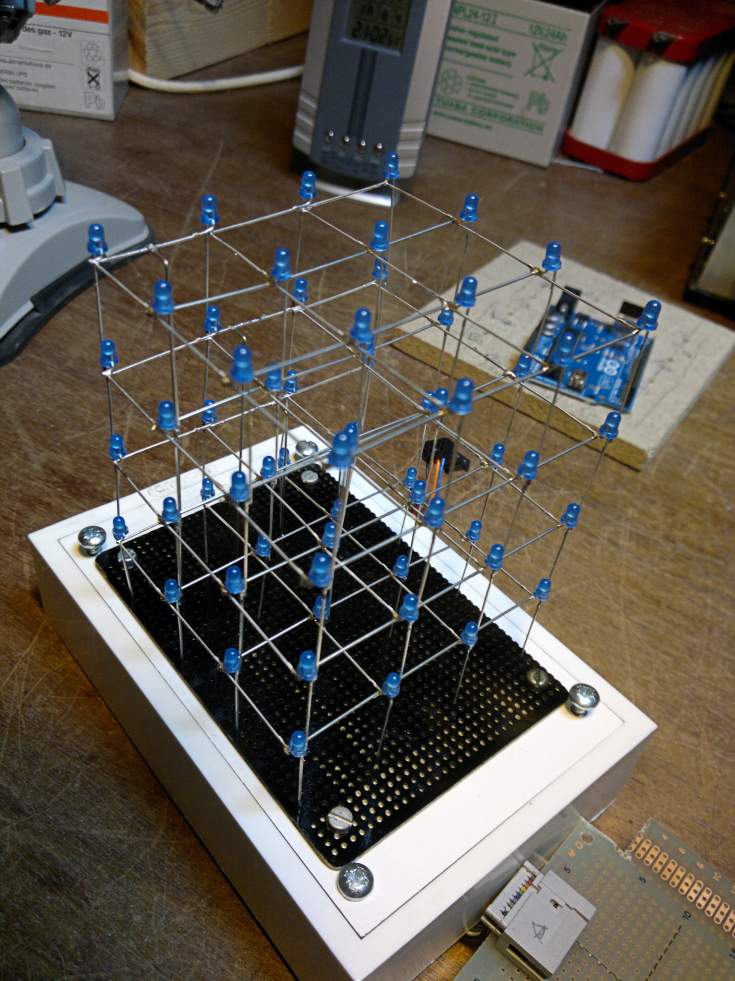

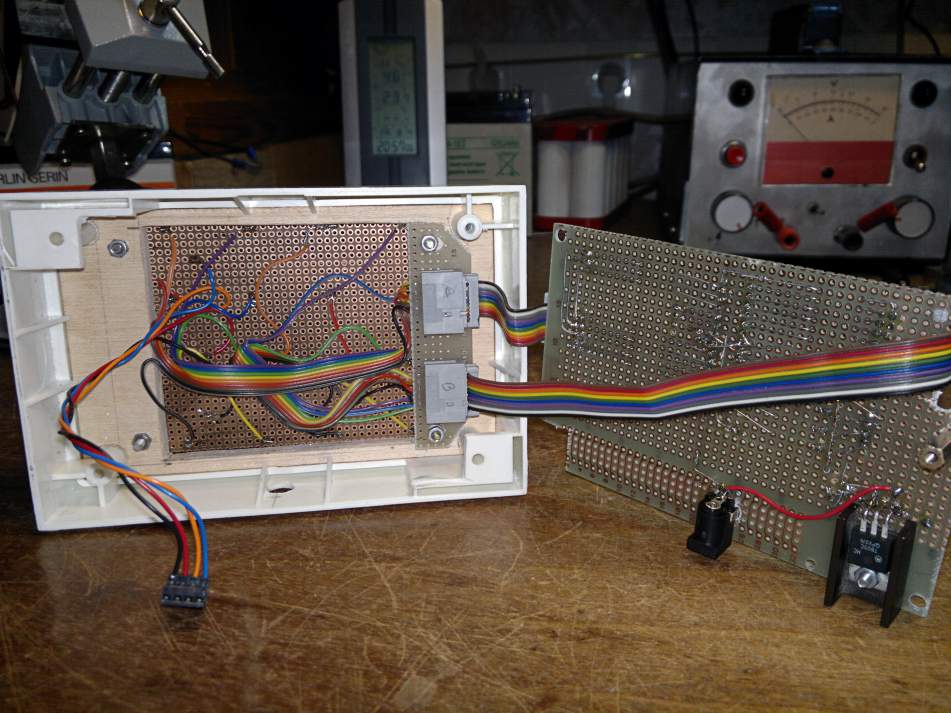

Vue d’ensemble de la plaque supportant l’ensemble des LEDs (à gauche) avec les nappes de connections vers la plaque de contrôle:

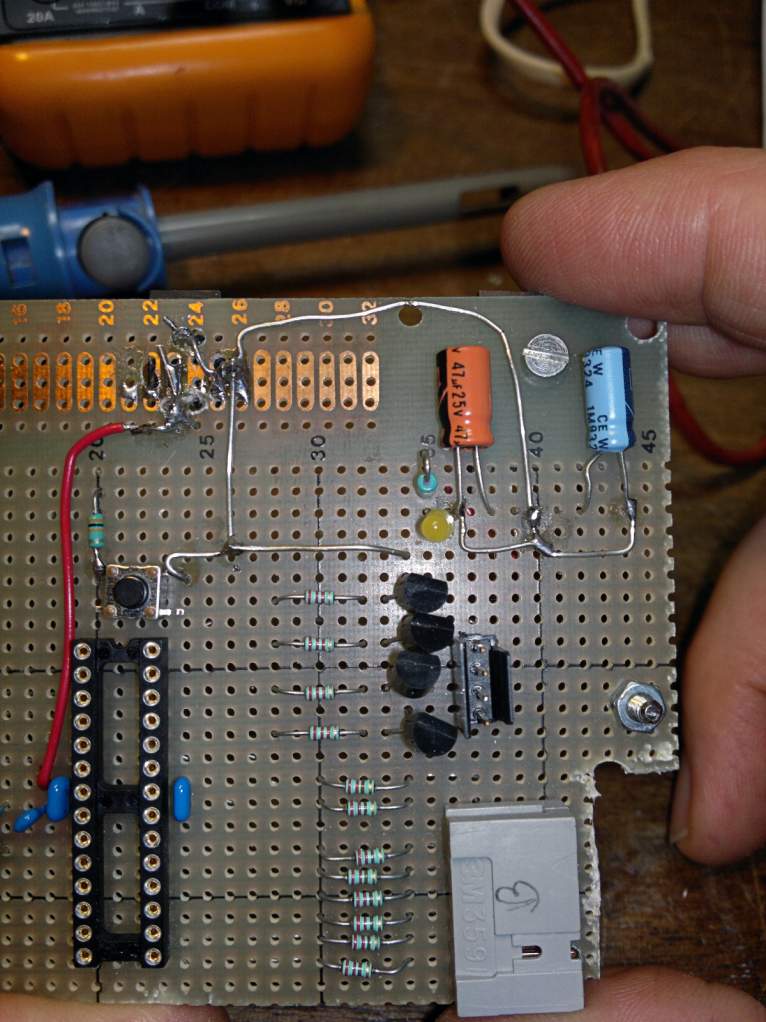

Vue du circuit d’alimentation de la plaque de contrôle:

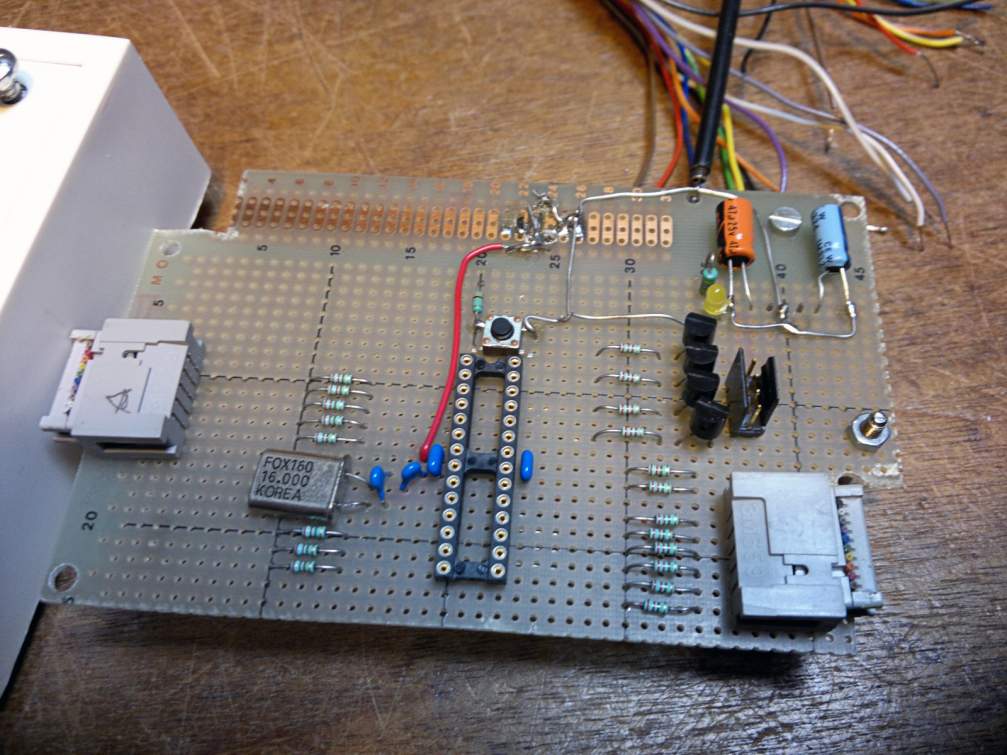

Vue d’ensemble de la plaque de contrôle, dans cette version, de nombreux ports de l’ATMega sont utilisés (pas de multiplexage):

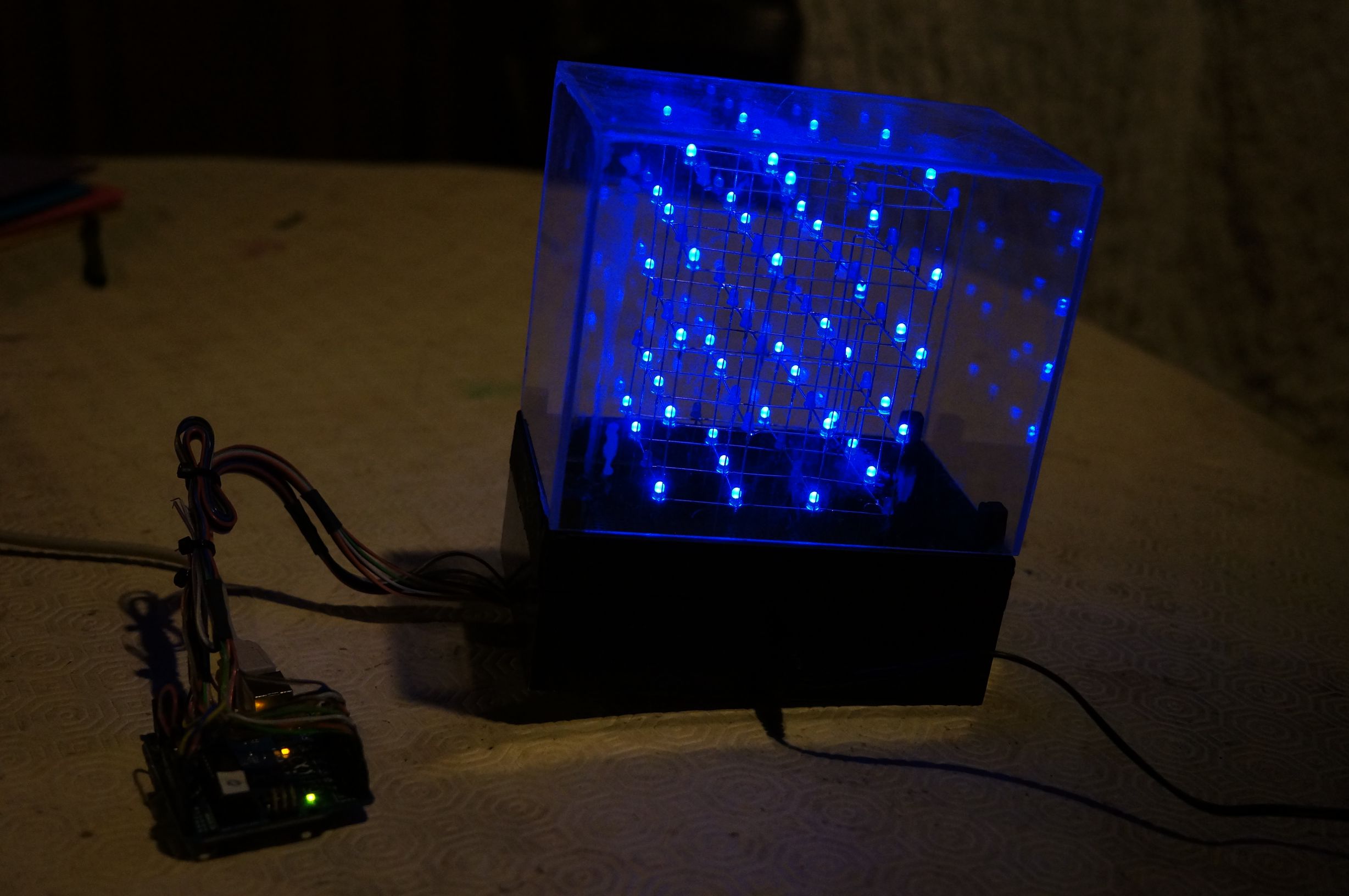

Vue globale de la première version du cube (4*4*4) :
Version 2 (Finale) :

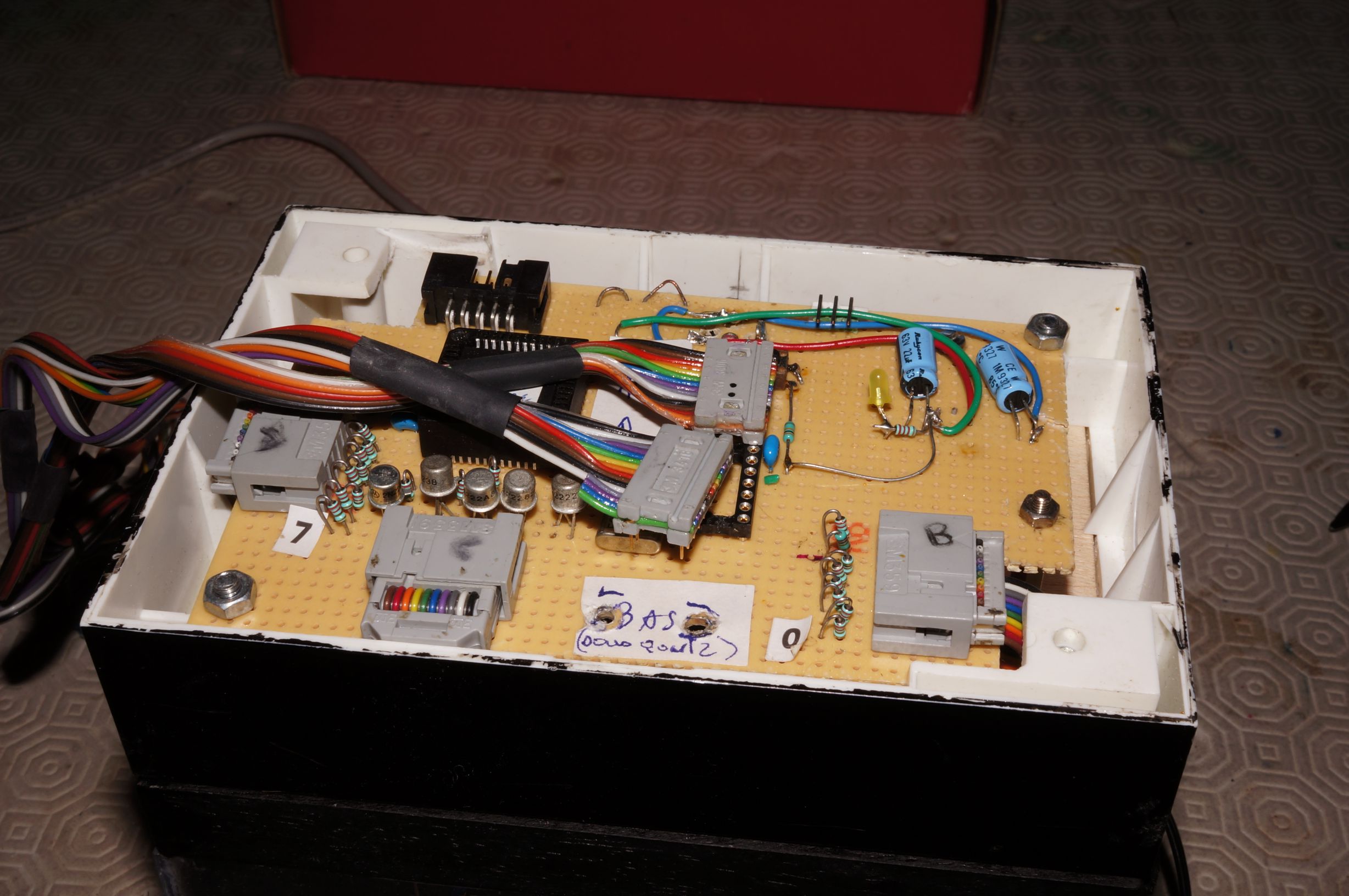

Vue de la plaque de contrôle :

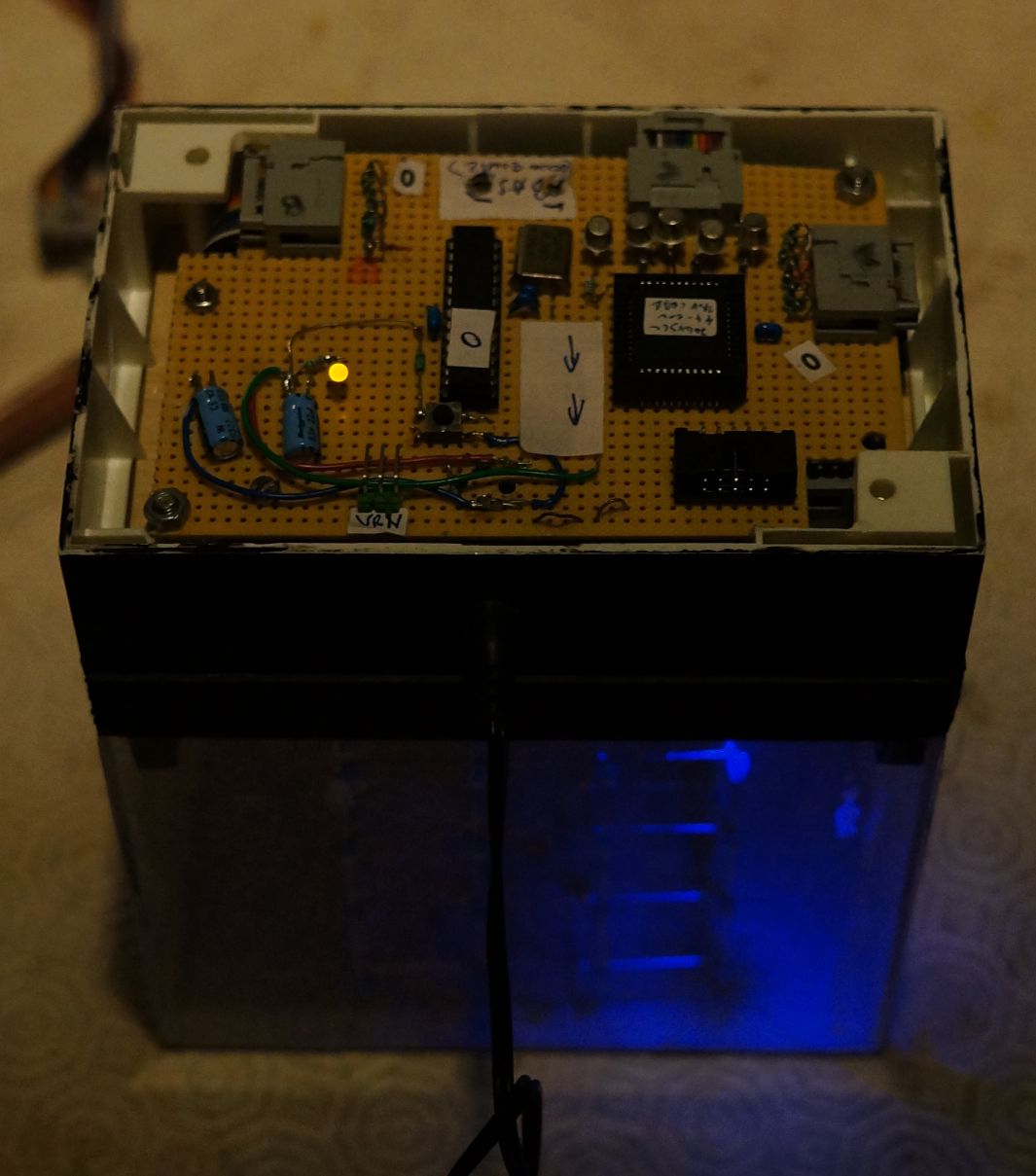

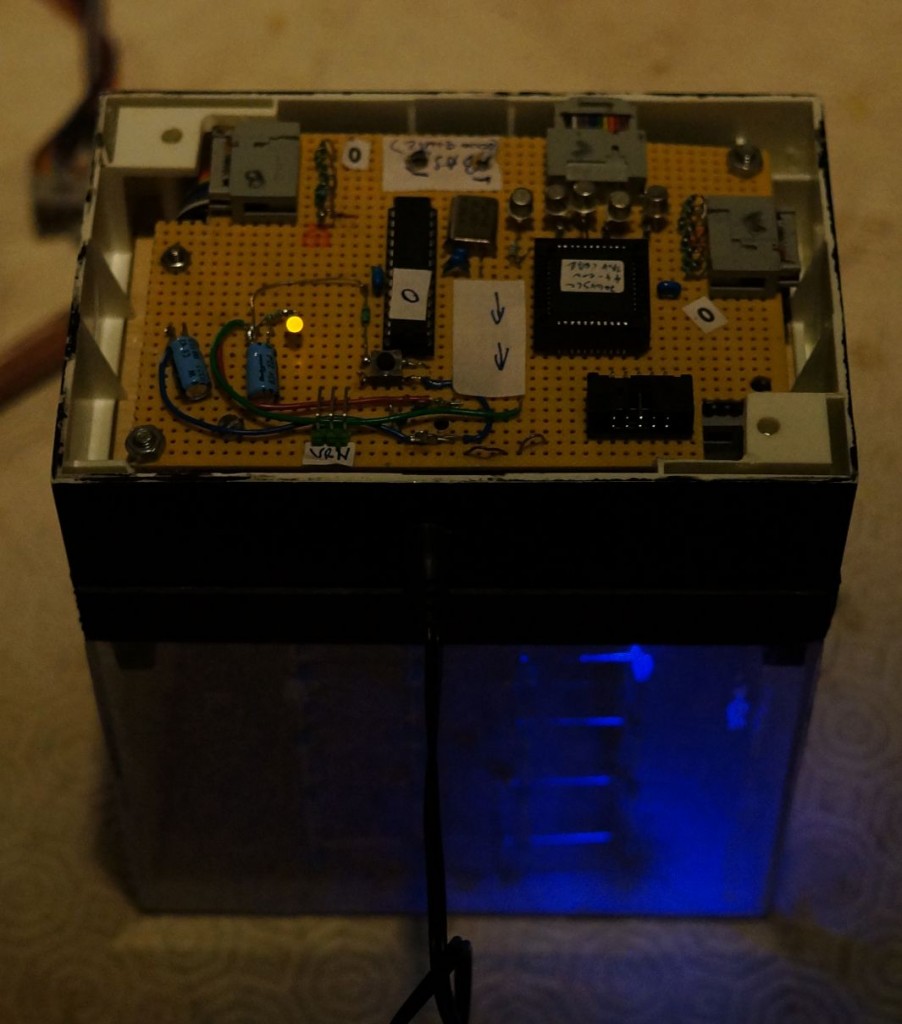

Vue de la plaque de contrôle en fonctionnement autonome :
La partie électronique finale utilise massivement le multiplexage notamment grâce à un chip FPGA qui regroupe un assemblage de bascules 74374 avec un 74138 permettant un multiplexage massif.
Différentes informations concernant les schéma et composants utilisés sont disponibles sur le repository du projet qui est ici.

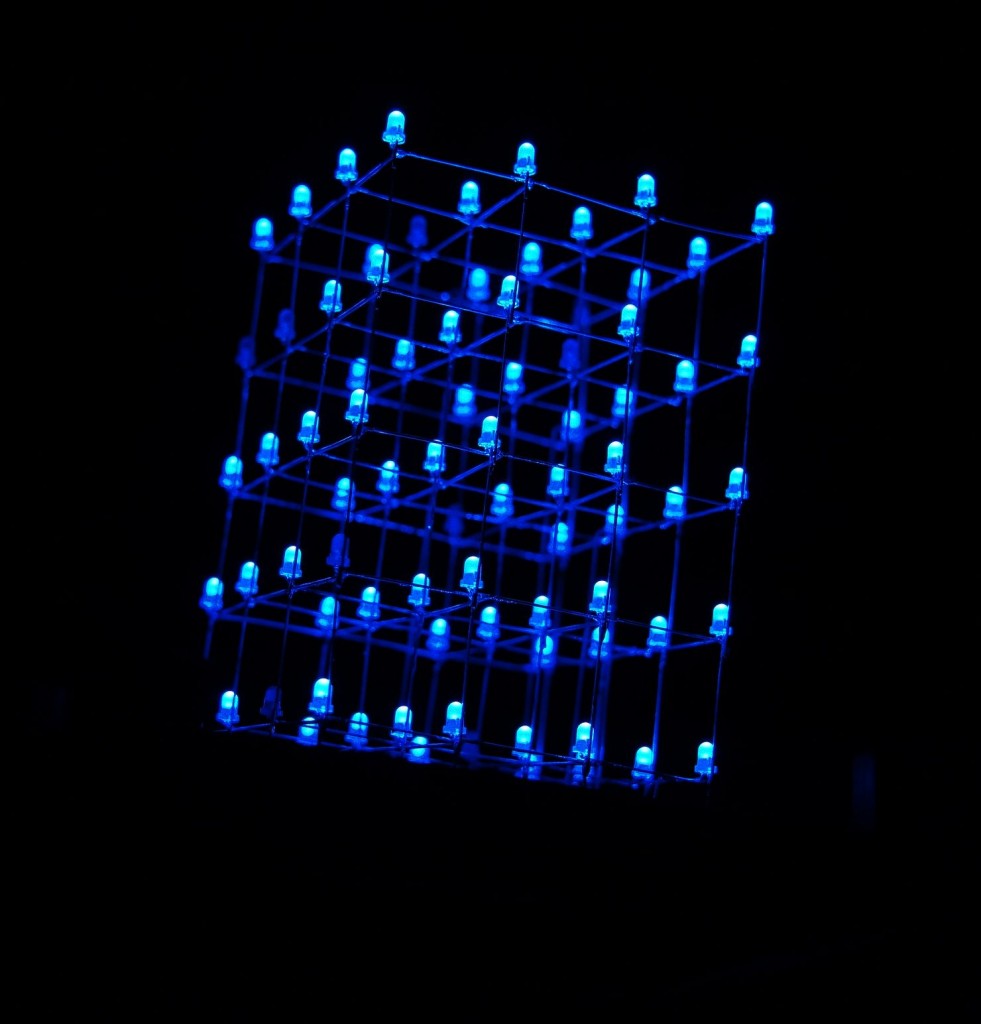

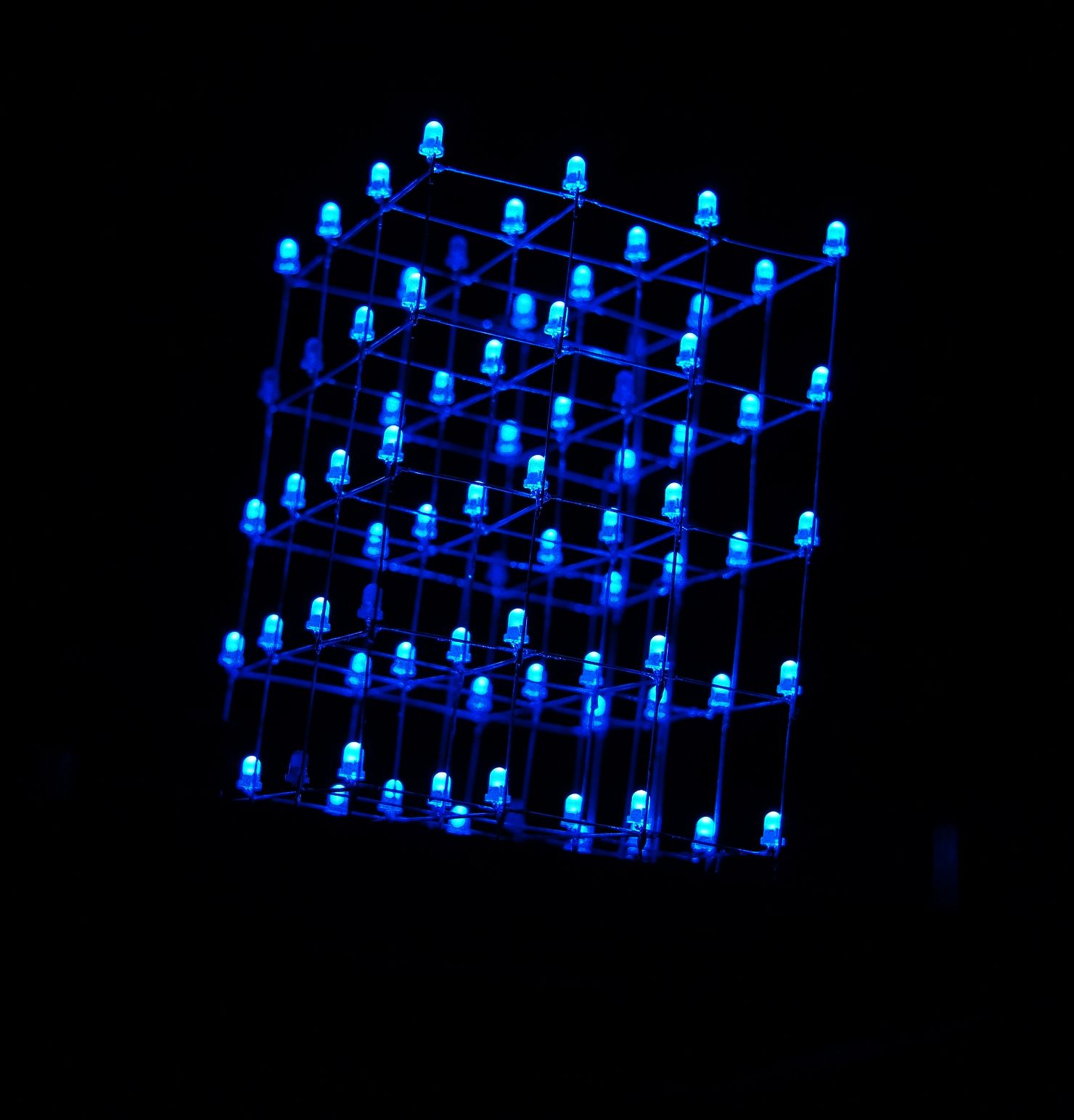

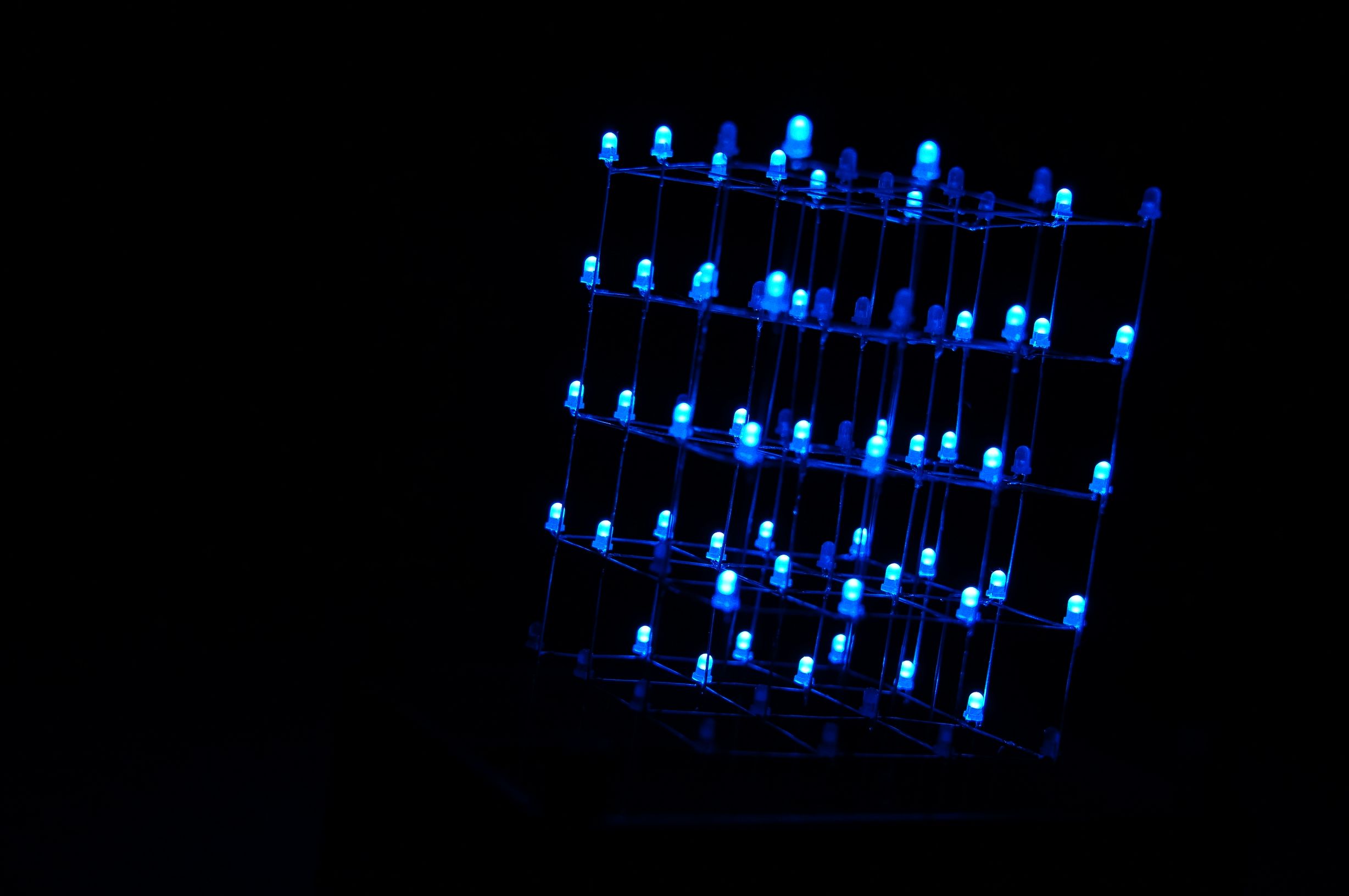

Voici des photos du résultat, un cube de 4*4*5 :
Un tutoriel pour la version 4*4*4 est disponible sur le site d’Instructables.
Voici des liens vers les versions 8*8*8 (sur le site d’Instructables) :
Voici aussi une vidéo d’un cube 8*8*8 :
Et une vidéo du cube que j’ai construit avec quelques effets personnalisés :
